Nul emissioner, maksimal udfordring: Akustik i højsikkerhedslaboratorier

I renrum, der anvendes til produktion af følsomt elektronisk udstyr, er det afgørende at forhindre, at forurening trænger ind. Dette opnås typisk ved hjælp af HEPA-filtre (High-Efficiency Particulate Air), som holder luftbårne partikler ude. Omvendt bruges samme type filtre i kontaminerede laboratorier for at forhindre, at skadelige stoffer slipper ud. Disse miljøer kræver også negativt lufttryk for at indkapsle partiklerne - på samme måde som renrum bruger positivt lufttryk for at holde forurening ude.

Undgå “støjende boks”-effekten

For at opretholde lufttryk og filtrering bygges laboratorier med tætte, lukkede konstruktioner - hårde vægge, glaspartier og glasdøre med stålkarme. Selvom disse materialer er effektive til inddæmning, reflekterer de lyd og skaber støjende miljøer.

EU’s medlemslande håndhæver strenge regler, ikke kun for håndtering af farlige stoffer, men også for design af faciliteter, så de lever op til miljø- og sikkerhedsstandarder. Under disse begrænsninger skal akustikken tænkes ind tidligt i designprocessen. Uden korrekt regulering kan disse tætte rum blive ubehageligt støjende.

Smart akustisk integration

På grund af begrænsninger i lofthøjde bliver lydabsorbenter ofte monteret direkte på lofterne - med omtanke for lys, kabler og ventilation. Akustiklofter kombineres med højtydende vægabsorbenter for at reducere flutterekko.

Arkitekttegninger styrer placeringen og mængden af absorbenter, der skal til for at opnå optimale efterklangstider. Ved montage skal pladernes kanter tætnes med materialer, der er modstandsdygtige over for vand, damp og kemikalier.

Derfor kan Sabines formel ikke anvendes her

Når man planlægger akustiske tiltag, er det vigtigt at bemærke, at de faktiske efterklangstider i disse miljøer ofte afviger markant fra dem, som Sabines formel forudsiger. Dette blev påvist i tests udført i et mindre laboratorium (58 m³) med betongulv, -væg og -loft uden nogen absorbenter. Rummet, der kun var 3,2 meter bredt, havde efterklangstider næsten dobbelt så lange som de beregnede.

Denne uoverensstemmelse skyldes, at Sabines formel antager et perfekt diffust lydfelt, hvilket sjældent er tilfældet i symmetriske højsikkerhedslaboratorier. Stående bølger, som forlænger efterklangstiden, kan let opstå, og flutterekko er almindelige på grund af parallelle flader.

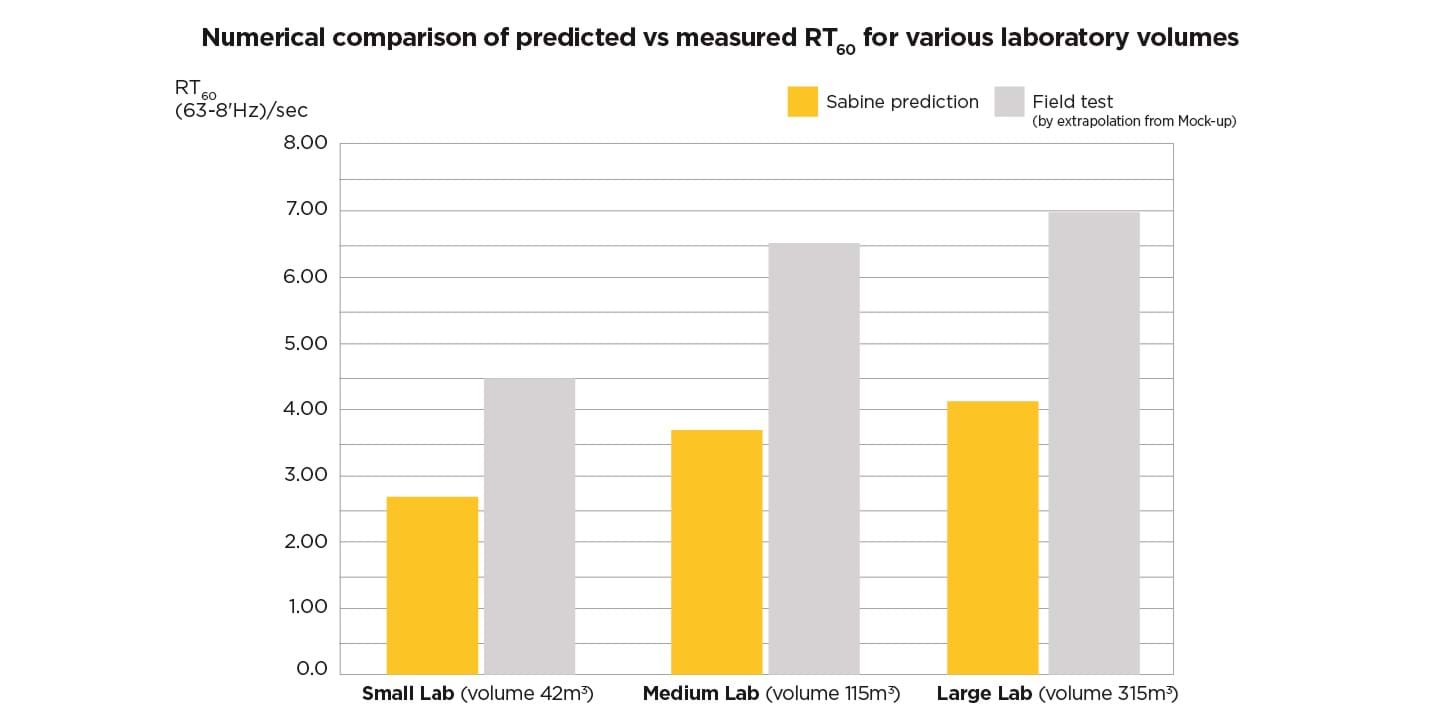

Disse resultater blev brugt til at ekstrapolere efterklangstider i laboratorier i tre forskellige størrelser. I det største (315 m³) nåede efterklangstiden op til syv sekunder.

Den rigtige løsning til kritiske rum

For at opnå sikre og funktionelle arbejdsområder er akustiklofter og vægabsorbenter uundværlige. I højsikkerhedslaboratorier er klar kommunikation helt afgørende.

Ecophon Hygiene Labotec™ Ds C1* er specielt udviklet til disse krævende miljøer. Løsningen tilbyder et heldækkende loft med lave partikelemissioner samt modstandsdygtighed over for vådrengøring og desinfektion. Med kun lodrette samlinger minimerer det snavsophobning – hvilket gør det ideelt til laboratorier, hvor hygiejne og sikkerhed er altafgørende.

Denne tekst er baseret på artiklen “The flip side of the clean room coin: acoustic design of high-containment laboratories” af Alex Krasnic, Senior Akustiker.

_{* Produktet er blevet opdateret og fås nu under et andet navn: Ecophon Hygiene Protec™ Ds.}
